一、結構及原理

1、結構

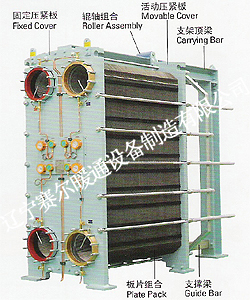

板式換熱器是由于上部支架頂梁和下部支承梁之間的夾有薄而帶有波紋的多個傳熱板片組構成。這塊傳熱板片組形成兩種介質通過的流道，傳熱板片的波形使得流體形成湍急，并且將兩種流體之間產生的壓力差對板片起到支撐的作用。傳熱板片組在固定壓緊板和移動壓緊板之間并用加緊螺栓和螺母緊固。

2、原理

傳熱板上帶有密封墊圈，密封墊圈形成流道，起到防止液體外泄的密封作用。傳熱板的數量和大小取決于介質的流量和流體的物理特性，壓力降及進出口的溫度條件。

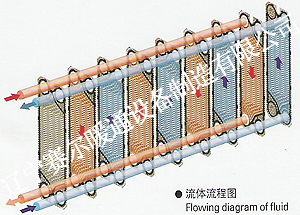

壓緊板主要防止因流體壓差可能會引起的板片條形。在組裝傳熱板片（帶有密封墊圈的板片）時，帶有密封墊圈的版面朝向固定壓緊板，并每張板片進行180度的旋轉以形成流道，只沿A板流動的液體始終在A板內流動；而只沿B板流動的液體則在每隔一塊安裝的B板內反方向流動。

二、板片類型和通道組合

1、板塊類型

（1）大角度板

高湍流

高傳熱系數

小溫差

高壓力降

（2）小角度板

低湍流

低傳熱系數

大溫差

低壓力降

2、通道組合

有大角度和小角度板構成三種通道組合

高通道

低通道

中通道

三、特點及方法

1、高效率

板片的高效率傳熱系數主要取決于板片波形的內部結構，為了形成有效的湍流效果流道變的傾斜，使其形成逆流換熱來減少滯留在板片上流體的體積，有效達到換熱器效果。LHE板式換熱器的傳熱效率是管殼式換熱器的5倍以上，通常比國內板式換熱器的傳熱效率高出20%以上。

2、接觸面積大

我們產品的板片壓出來的“雙人”字形壓紋強于其他公司的板片，加強了板片波底的圓滑性，避免了流體流經板片時產生的死角區現象。板片的板間接觸面大于普通板片，同等尺寸的板片抗壓力性比較強，變形將至最小，從而延長板片的使用壽命。

密封墊圈的橫截面的設計旨在保持其彈性的同時將與液體的接觸面減至最小。這對板片和密封墊圈的耐用性有很大影響，并且還影響到內壓力的增加。板片上有墊圈槽，墊圈槽內外邊緣有良好的支撐，以確保墊圈在沿任何方向的定位。

3、雙固定密封墊圈

我公司對于密封墊圈的橫截面做了較好的優化設計，可以用其雙固定設備快速、穩固地安裝到其狀態。密封墊圈的密封形式分為粘接式和免粘接式（掛式），根據其不同的應用，既可采用膠水和非膠水粘接。

4、抗振設計

我們的設計能有效防止松緊螺栓、螺母的振動，并能防止運行過程中可能會產生的泄漏現象。

5、拆裝方便

1至2人便能拆卸及重裝新裝配一臺超大型的換熱器。新手也能進行拆卸和裝配而不會出現板片的滑移或錯位，因?yàn)榘迤M合是以插入式安裝，并且設計有雙固定結構的密封墊也是插入式的。（在諸如高粘性材料，潤滑油冷卻器，油加熱器等維護方面尤為好。）

6、小溫差

大多數管殼式換熱器的最小溫差為5℃，國內板式換熱器的最小溫差大于3℃，而LHE節能板式換熱器通常能在最小溫差小于或等于1℃時也能良好運行。

四、用途

造船工業、建筑工業、汽車工業、紡織工業、紙漿造紙工業、化學工業、煉油工業、鋼鐵工業、金屬加工工業、機械工業、暖通空調（HVAC）、電力、表面處理等。
